Die Präzisions-"Start- und Landebahn" der modernen Industrie

In Automatisierungsgeräten, CNC-Werkzeugmaschinen und Präzisionsinstrumenten gibt es eine scheinbar einfache, aber entscheidende Kernkomponente - sie ist wie eine unsichtbare Schiene, die die Hochgeschwindigkeits- und Präzisionsbewegung der Geräte trägt, die die LinearführungAls Schlüsselkomponente im Bereich der mechanischen Übertragung bestimmt die Genauigkeit der Linearführung direkt das Leistungsniveau der gesamten Anlage. Heute werden wir diese „Präzisionslaufbahn“ der modernen Industrie eingehend analysieren.

1. Was ist eine Linearführung?

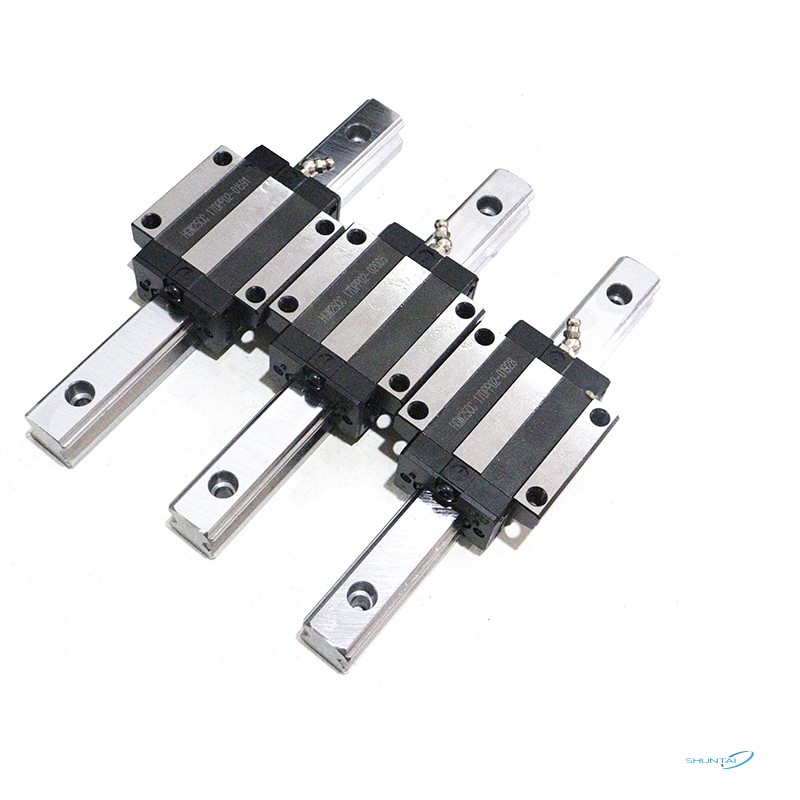

Eine Linearführung ist ein Präzisionsgetriebe zur linearen Hin- und Herbewegung. Sie besteht aus einer Führungsschiene und einem Gleitstück. Durch die Kreisbewegung einer Stahlkugel oder -rolle auf der Schiene wird Gleitreibung in Rollreibung umgewandelt, wodurch eine hochpräzise, ​​widerstandsarme Linearbewegung erreicht wird.

Kernfunktionen:

Hohe Steifigkeit: hält mehrdimensionalen Belastungen stand

Hohe Präzision: Wiederholgenauigkeit der Positionierung kann bis in den Mikrometerbereich reichen

Geringe Reibung: Der Rollreibungskoeffizient beträgt nur 1/50 der Gleitreibung

Lange Lebensdauer: Die Nennlebensdauer beträgt in der Regel Zehntausende von Kilometern

2. Präzisionsstruktur von Linearführungen

Führungsschienen

Hergestellt aus hochwertigem legiertem Stahl (wie GCr15), erreicht die Härte nach dem vollständigen Abschrecken HRC58-62 und die Oberflächenrauheit der Spur beträgt nach dem Präzisionsschleifen Ra≤0,2μm.

Schieberbaugruppe

Enthält präzisionsgefertigte Laufbahnen und Rückführungen, um die zyklische Bewegung der Wälzkörper aufrechtzuerhalten. Hochwertige Produkte verwenden Harzkäfige, um eine Kollision der Wälzkörper zu verhindern.

Wälzkörpersystem

Stahlkugeltyp: geeignet für leichte und mittlere Belastungen, kostengünstig

Rollentyp: 3- bis 5-fach erhöhte Tragfähigkeit, wird bei schweren Lasten verwendet

Keramikkugeln: korrosionsbeständig, schmiermittelfrei, für den Einsatz in besonderen Umgebungen

Dichtungssystem

Mehrkanalige Labyrinthdichtungen + Metallabstreiferplatten, Schutzgrad kann IP54 oder höher erreichen.

3. Innovation und Spitzentechnologie

Selbstschmierende Technologie

Intelligente Überwachung

Integrierter Vibrationssensor und Temperaturerkennungsmodul zur Überwachung des Gesundheitszustands der Führungsschiene in Echtzeit.

Verbundwerkstoff

Führungsfläche mit Keramikbeschichtung + kohlefaserverstärkter Schieber, 40 % leichter und 25 % steifer.

Ultrahochgeschwindigkeitstyp

Durch den Einsatz eines speziellen Rückflusssystems kann die maximale Geschwindigkeit 5 m/s erreichen (herkömmliche Produkte erreichen etwa 1–2 m/s).

4. Goldene Regeln für die Auswahl

Lastberechnung

Bei gleichzeitiger Berücksichtigung von Vertikalkraft, Querkraft und Kippmoment empfiehlt sich die Nutzung der vom Hersteller bereitgestellten Auswahlsoftware zur Kraftanalyse.

Schutzdesign

Allgemeine Umgebung: staubdichte Folie

Metallreste: Schaberplatte

Flüssigkeitsumgebung: vollständig geschlossen

V. Wartungspunkte

Schmierzyklus:

Fettschmierung: alle 100 km oder 6 Monate

Ölschmierung: Dauerhafte Arbeitsumgebung erfordert Ölsystem

Reinigungsmethode:

Verwenden Sie spezielle Führungsschienenreiniger und verwenden Sie keine ätzenden Lösungsmittel wie Aceton

Lebenswarnung:

Wenn das Betriebsgeräusch um 15 dB zunimmt oder der Temperaturanstieg 20 °C überschreitet, sollte es sofort überprüft werden

VI. Fazit

Laut Statistik wird der globale Markt für Linearführungen im Jahr 2025 voraussichtlich 5,8 Milliarden US-Dollar erreichen, mit einer durchschnittlichen jährlichen Wachstumsrate von 7,2 %. Als Maschinenbauingenieur kann ein tiefes Verständnis des Mysteriums dieser „Präzisionslaufbahn“ dem Gerätedesign einen stärkeren sportlichen Charakter verleihen. Wenn Sie das nächste Mal die reibungslose Bearbeitung von CNC-Werkzeugmaschinen sehen und Bedarf haben, wählen Sie bitte unseren Shuntai. shuntai bietet Ihnen den besten Service und die beste technische Beratung.
