Im Berufsfeld von Kugelgewindetriebe„Steigung“ bezeichnet die Strecke, die die Mutter während einer Umdrehung der Schraube axial zurücklegt.
Für Käufer stellt sich die Wahl zwischen ein großes Kabel und ein kleines Kabel Im Wesentlichen geht es darum, Geschwindigkeit und Genauigkeit/Schubkraft in Einklang zu bringen. Im Folgenden werden die wichtigsten Unterschiede zwischen den beiden verglichen.
| Besonderheit | Kugelgewindetrieb mit hoher Steigung | Kugelgewindetrieb mit geringer Steigung |
| Bewegungsgeschwindigkeit | Extrem schnell. Geeignet für Szenarien mit hoher Frequenz und schneller Positionierung. | Langsamer. Geeignet für Feineinstellungen und langsamen Vorschub. |
| Positionsgenauigkeit | Relativ niedrig. Ein großer Vorlauf bedeutet, dass der Drehwinkel empfindlicher auf den Einfluss der Verschiebung reagiert. | Extrem hoch. Kleiner Impulsäquivalent, was zu einer präziseren Steuerung der Mikroverschiebung führt. |
| Tragfähigkeit | Niedriger. Bei gleichem Antriebsmoment ist der erzeugte Axialschub geringer. | Sie ist relativ hoch. Durch die Nutzung des Prinzips des Steigungswinkels im Gewinde kann ein größerer axialer Schub erzeugt werden. |
| Selbstverriegelnd | Es neigt zu reversibler Kraftübertragung. Bei vertikaler Verwendung besteht die Gefahr, dass die Last aufgrund der Schwerkraft nach unten rutscht. | Gut. Kugelgewindetriebe haben zwar im Allgemeinen schlechte Selbsthemmungseigenschaften, sind aber bei geringer Steigung relativ stabiler. |
| Temperaturanstieg und Lärm | Bei hohen Drehzahlen entsteht leicht Wärme, und es ist ein hoher dynamischer Ausgleich erforderlich. | Es arbeitet reibungslos mit relativ geringer Geräuschentwicklung und Wärmeabgabe. |

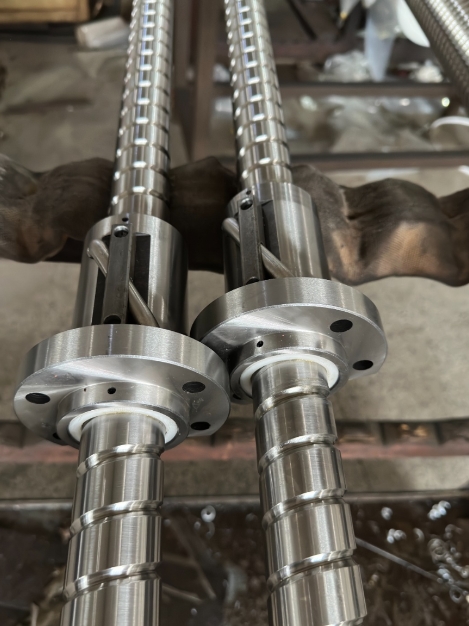

Großer Vorsprung: Der „Sprinter“ für Effizienz
Große Gewindespindeln (z. B. mit einem Durchmesser von 25 mm oder einem Anschluss von 25 mm oder größer) werden hauptsächlich in automatisierten Hochgeschwindigkeitsanlagen eingesetzt.
Vorteile: Erreicht extrem hohe Lineargeschwindigkeiten selbst bei relativ niedrigen Motordrehzahlen. Dies reduziert die Wärmeentwicklung des Motors und verlängert die Lebensdauer des Antriebssystems.
Herausforderungen: Aufgrund des großen Gewindesteigungswinkels werden höhere Anforderungen an die Bremsleistung des Motors gestellt. Bei vertikaler Montage ist ein Haltebremsmotor erforderlich; andernfalls besteht bei Stromausfall eine hohe Gefahr, dass die Mutter durch die Schwerkraft herunterfällt.

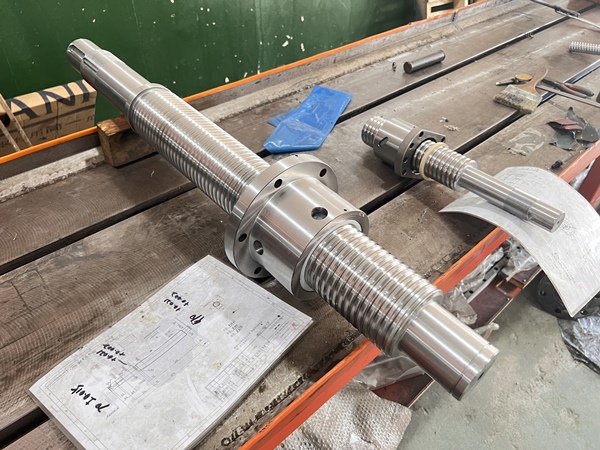

Kleines Kabel: Die „Präzisionsnadel“ für maximale Leistung
Kleine Gewindespindeln (z. B. 25 mm Durchmesser, 4 mm oder 5 mm Steigung) sind die bevorzugte Wahl für Werkzeugmaschinen und Präzisionsmessgeräte.
Vorteile: Hohe mechanische Vergrößerung. Bei gleichem Motordrehmoment ermöglicht eine geringere Vorschubgeschwindigkeit eine höhere Schneid- oder Druckkraft. Gleichzeitig bietet sie eine höhere Auflösung und ermöglicht eine präzise Positionierung im Mikrometerbereich.
Herausforderungen: Bei Hochgeschwindigkeitsbewegungen ist eine deutliche Erhöhung der Motordrehzahl erforderlich, was die "kritische Drehzahl" der Gewindespindel auslösen und Resonanz oder starke Vibrationen verursachen kann.
3. Empfehlungen für Anwendungsszenarien
Situationen, die einen großen Vorlauf erfordern:
Holzbearbeitungsmaschinen, Laserschneidmaschinen (die eine schnelle Rückkehr aus dem Leerlauf erfordern), Handhabungsroboter.
Automatisierte Produktionslinien, die hohe Zykluszeiten erfordern.
Situationen, die einen geringen Vorlauf erfordern:
CNC-Bearbeitungszentren, CNC-Schleifmaschinen (die schwere Zerspanung und hohe Präzision erfordern), Labor-Präzisionssystemtische, Spritzgießmaschinen-Einspritzmechanismen (die enorme Schubkräfte erfordern).
